一、 系統結構型式：

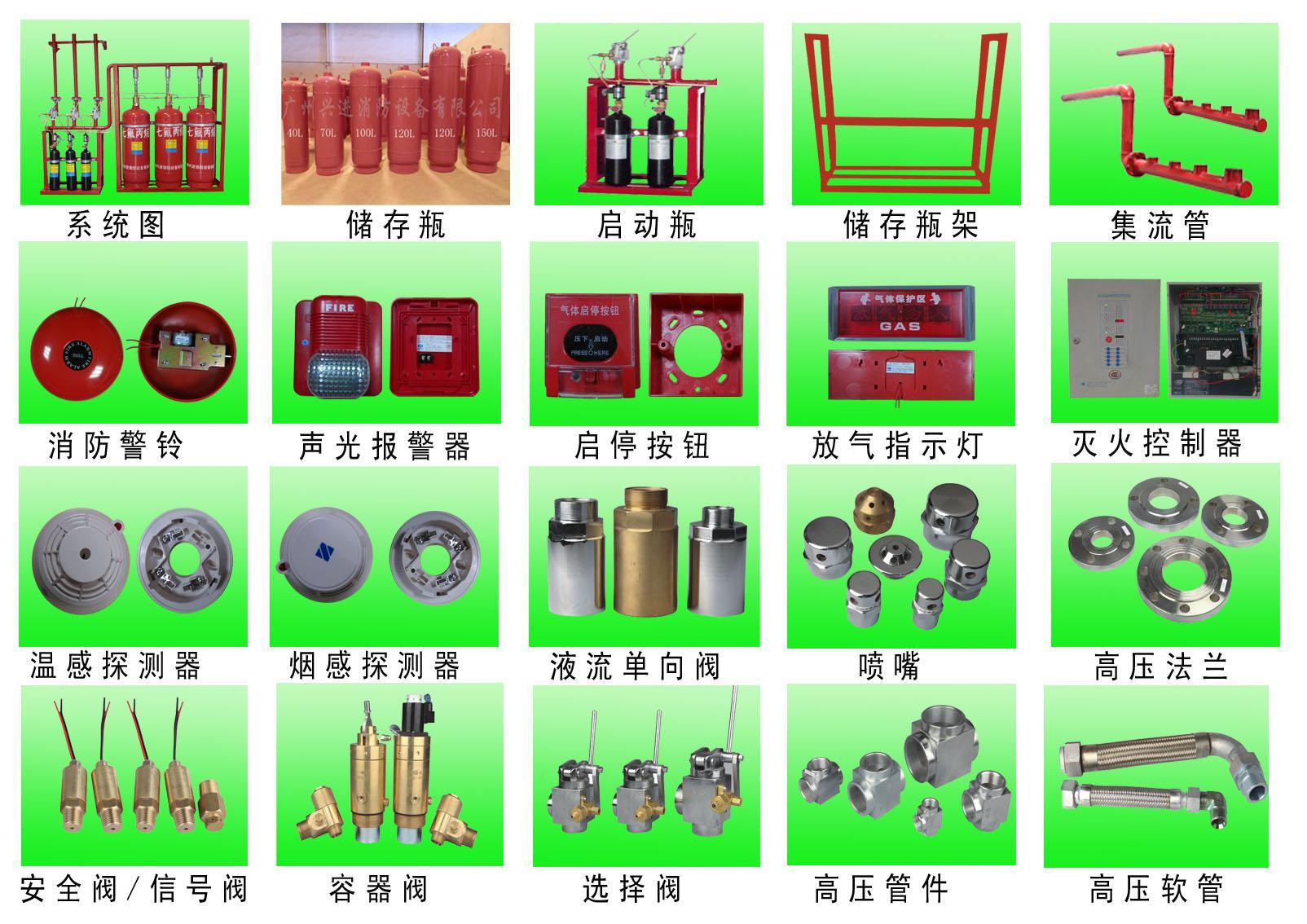

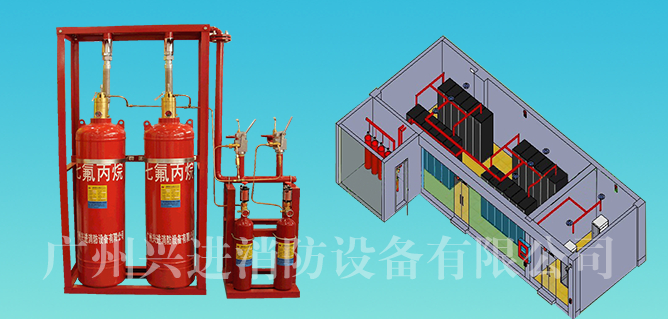

    滅火系統主要由自動報警滅火控制系統（其他單位安裝）、滅火劑儲瓶、瓶頭閥、啓動氣瓶、電磁瓶頭閥、選擇閥、集流管、單向閥、壓力開關、框架、噴嘴、管道等主要設備組成。



二、 系統工作原理

    對于配電房滅火系統不同的控制方式，其工作原理如下：

1． 自動控制：将報警控制盤上控制方式選擇鍵撥到“自動”位置時，滅火系統處于自動控制狀态，當防護區發生火情，同一防護區内兩個不同類型探測器同時火災信号，報警滅火控制盤即發出聲光報警信号，同時發出聯動指令，關閉聯鎖設備，經過30S延時時間，發出滅火指令，打開啓動瓶電磁閥釋放啓動氣體，啓動氣體通過啓動管道打開相應的選擇閥和瓶頭閥，釋放滅火劑，實施滅火。

2． 電氣手動控制：将報警滅火控制盤上控制方式選擇鍵撥到“手動”位置時，滅火系統處于手動控制狀态。當防護區發生火情，可用鑰匙開關撥動緊急啓動/停止按鈕至“啓動”或控制盤上“啓動”按鈕即可按規定程序啓動滅火系統釋放滅火劑，實施滅火。在自動控制狀态，人為發現火情需要啓動滅火時，仍可實現電氣手動控制。

3． 機械應急手動控制：當防護區發生火情，控制盤不能發出滅火指令，應通知有關人員撤離現場，關閉聯動設備，然後撥出相應電磁閥上的安全插銷，壓下手柄即可打開電磁閥，釋放啓動氣體，啓動氣體打開選擇閥、瓶頭閥、釋放滅火劑，實施滅火。如此時遇上啓動鋼瓶電磁閥維修或啓動鋼瓶充換啓動氣體不能正常工作時，按下相應滅火區的選擇閥手柄，打開選擇閥，然後，拔出瓶頭閥上的保險銷，手動按下手柄打開瓶頭閥，釋放滅火劑，實施滅火。

4． 緊急停止：當火災滅火已啓動，在延時時間（30S）内卻發現有異常情況，不需啓動滅火系統進行滅火時，可用鑰匙開關撥動緊急啓動/停止按鈕至“停止”或氣體控制盤上的 “停止”按鈕， 即可阻止控制盤滅火指令的發出。



三、 啓動七氟丙烷系統的方法：

㈠、 電磁閥啓動控制

  1、手動啓動電磁閥 在集中報警控制櫃（主站）上運行方式選擇鍵置于“手動”位置，此時滅火系統處于“手動”控 制狀态。一般在保護區内無法确保無人的情況下，應保持該系統處于“手動”狀态。

（1) 當火災探測器單一探測器報警時，相應保護區内的警鈴發出預警聲響，當兩個不同類型探測器報警時，報警聯動控制器向輸出控制模塊發出啓動命令，主站接到報警信号，值班人員将集中報警控制櫃（主站）上運行方式選擇鍵置于“自動”位置，相應報警區域的聲光報警器動作，提醒現場工作人員迅速撤離。

  （2) 當主站值班人員接到現場火災報警電話時，值班人員将集中報警控制櫃（主站）上運行方式選擇鍵置于“自動”位置，并通知該區域或保護對象周圍的所有人員迅速撤到安全處，在人員已徑撤出或在30秒内可以确保撤出的情況下，在報警聯動控制器操作盤按下相應滅火區域遠程啓動電磁閥按鈕。

  （3) 當子站人員接到火災報警時，将集中報警控制櫃上的運行方式選擇鍵置于“自動”位置，并在确認該區域或保護對象周圍的所有人員已徑安全撤出或在30秒内可以确保撤出的情況下，在子站控制櫃面闆上按下相應滅火區域遠程啓動電磁閥按鈕。

  （4) 在氣體控制盤接受到啓動命令後，若控制盤上的“手動/自動”轉換開關放置在“自動”位置上則系統開始執行釋放前的30秒鍾延時，控制盤面闆上的倒計時鍾開始讀秒，延時指示燈亮，并且由盤内音響警報裝置發出警報聲響，若此時“手動/自動”轉換開關放置在“手動”位置上則系統不進行延時，配電房滅火系統即手動狀态時系統不會自動啓動氣體進行噴灑滅火。

  （5) 在系統開始執行氣體釋放前的30秒中延時期間，若有下列情況發生可立即撥動設置在滅火區疏散口旁的緊急啓動/停止按鈕至“停止”位置或在氣體控制盤上按下‘停止’’按鈕：

  a) 滅火區内的人員發現火災很小，沒有必要啓動氣體滅火系統；

  b) 滅火區内人員未及完全撤離現場；

  c) 聯動系統故障産生誤動作。



  當按下“停止” 按鈕時控制盤将停止所有正在執行的動作，關閉控制盤顯示面闆上除紅色緊急停止指示燈和電源指示燈以外的所有指示燈，終止盤内報警音響。直至“停止” 按鈕被恢複正常，系統方可回到準工作狀态。 控制盤在延時結束後向相應回路的“啓動輸出端子”提供24V/1.5A的驅動電源,用以驅動鋼系統的執行機構。

  6) 如果在防火區内突然發生火災，情況緊急則操作人員可立即撥動設置在滅火區入口處的緊急“啓動/停止” 按鈕至“啓動”，氣體控制盤便經過延時而直接啓動鋼瓶系統的執行機構。為防止由于人為的誤操作而引起氣體釋放，造成不必要的經濟損失和滅火氣體對人體的傷害，該按鈕需要使用鑰匙才可搬動。同時系統通過監控模塊聯動停止通風機運轉。

  7)  如果聽（或看）到報警信号的人員應迅速檢查報警區域内是否确有火險發生。如确認有火險但未蔓延時，可以采用簡單方式撲救。如果火情已經發展到無法用簡單方式撲滅，或者雖然未有火災信号發出，但人員确認區域内有火險發生，并且已經無法用簡單方法撲救時，則 應立即通知該區域内或保護對象周圍的所有人員迅速撤到安全處，在人員已經撤出或在30秒内可以确保撤出的情況下，應毫無遲疑地撥動緊急“啓動/停止” 按鈕至“啓動”，同時按下手動報警按鈕。 在同時按下該區域的緊急啓動按鈕後，系統進入延時狀态，30秒的延時使區域的人員可以及時撤出，并關好該區域内的隔離門。延時結束後，位于鋼瓶間内的該區域啓動氮氣瓶上電磁閥得電，依次打開相應保護區選擇閥和瓶組上的容器閥，瓶内的七氟丙烷将通過集流管、選擇閥、管網、噴嘴直接噴入發生火險的區域。區域内七氟丙烷在全淹沒的形式下，火災将會被迅速撲滅。

  2、自動啓動電磁閥

  在能夠确保保護區内無人的前提下或消防控制中心無人值班時，可以将集中報警控制盤選擇鍵置于“自動”位置，同時氣體控制盤啓動方式選擇鍵置于“自動”位置，若保護區域的兩個不同類型探測

器同時報警，系統啓動聲光報警器，通過監控模塊聯動停止通風機、空調運轉。 任何情況下，區域内的人員隻要聽（或看）到聲光報警信号，都應迅速撤出，并通知區域内的其

他人員撤離以保人身安全。

  ㈡ 、手動啓動

  如果當發生火險時，自動控制系統因故不能正常工作，将導緻無法采用上述兩種方式啓動滅火系統。此時為保證滅火，可采取手動方式啓動滅火系統：

  首先确認火險情況，然後迅速趕到鋼瓶間内，找到對應于該區域的啓動瓶。拔去瓶上電磁閥的保險銷，随即拍下上面的按鈕，這樣啓動氮氣瓶内氮氣，依次打開相應保護區選擇閥和瓶組上的容器閥瓶内的滅火劑将通過集流管、選擇閥、管網、噴嘴直接噴入發生火險的區域，完成了啓動滅火程序。必須指出：這樣的程序是無任何延時功能的，一旦拍下按鈕，七氟丙烷将即刻噴出，所以除了确保所拍下的是需要滅火的區域所對應的電磁閥按鈕之外，還必須确保區域内無人員存在。

  ㈢ 人工應急機械啓動

  如果啓動氮氣鋼瓶内的壓力氣體已經洩露完，無法采用上述啓動滅火系統時，可采用人工應急機械啓動方式。啓動方法是：首先将選擇閥上的手柄轉動，打開該區域的選擇閥，然後，按照設計的啓動瓶組數，在盡可能短的時間内逐一按下對應滅火區域容器閥上的手柄，瓶内七氟丙烷氣體立即進入集流管，經剛剛打開的選擇閥噴入有火險的保護區内。



四、 滅火後的處理

  七氟丙烷滅火系統滅火程序執行後，人員不得立即進入區域内，應保持滅火過程中該區域内形成閉性的空間（門窗關閉，聯動控制或人為停止通風機運轉），并七氟丙烷氣體抑制時間不少于15分鍾。在确認火災已被撲滅後，應啓動區域内的排風裝置排出内部的七氟丙烷氣體，或打開隔離門進行徹底通風換氣。 配電房滅火系統滅火後的另一項重要工作便是系統的複位。複位的程序包括：

（1）.若是撥動緊急啓動/停止按鈕啓動的滅火系統，複位時要撥回到“停止”。

（2）.按動報警控制盤、氣體控制盤上的“複位”鍵使控制部分回複至初始狀态。

（3）.在控制部分複位後，應立即聯系系統的安裝施工單位。由該公司派出專門人員進行空瓶的更換、

補充備用量和機械部分的複位。



五、 系統的維護

  用戶單位應設專門維護人員，建立相應的維護保養制度，定期檢查維護系統的工作狀态，及時解

決具體問題。檢查維護的内容包括：

  1、 每天檢查控制櫃的指示燈是否顯示正常。電源供應是否正常

  2、 每月檢查系統狀态：設備外觀、工作狀态、滅火劑管路、線路等。

  3、 每季度檢查各啓動瓶的壓力表是否指示正常。應保證操作與控制所需要的壓力和用氣量。

  4、 每年需要對滅火劑瓶進行稱重檢查，如低于額定重量的5%，需用備用瓶進行更換，并查明洩露

  原因。

  5、 檢查各探測器、警鈴、聲光報警器、緊急啓動/停止按鈕是否正常，是否有損壞。

  6、 發現任何不正常的情況，除可即時處理的以外，應立即與本公司聯系。

  7、 保持鋼瓶間和控制櫃的清潔衛生。

  8、 保證非專門人員不得進入瓶組間或随意觸動控制櫃及有關設備。

  9、 例行檢查應做好記錄，并由檢查人員簽字保存。



六、 系統運行中的安全注意事項

  1、 在任何噴放氣體進行滅火的區域中，必須保證無人員存在。

  2、 任何人員不得随意觸動本系統的啓動裝置和設備，不得随意進出瓶組間。滅火系統運行和操作

  必須是經過培訓上崗的專職消防員。

  3、 本系統屬高壓裝置，非專業人員不得擅自拆卸裝置中的任何零部件，并且任何對系統或零部件

  的敲擊、沖擊或震動都應避免。

  4、 應避免陽光直射瓶組，并應保持設備的幹燥與清潔。

  5、 當出現火險，需要啓動本系統時，操作人員應保持鎮靜，避免亂中出錯。非操作人員應遵照指

  定通道有序疏散撤離。隻要發現及時，操作正确，處理得當，本系統可保證迅速将火撲滅。

  6、 即使在人員未撤離時，七氟丙烷已經噴放出來，也不必驚慌失措，因為七氟丙烷是無毒。隻要

  在氣體中避開噴嘴的直接下噴處，迅速撤出區域以外，同樣可保安全。

  7、 該系統屬于全淹沒滅火系統，撲救封閉空間内的火災 ，滅火過程中要停止送風機和空調。
